第一章 总则
本施工组织设计旨在为某净水厂设备安装工程（以下简称“本工程”）提供一套系统、科学、可行的实施方案，确保工程安全、优质、高效地完成。工程核心在于成套工艺设备的精准安装与调试，其中电气系统的施工是本项目的关键路径与质量控制重点。本设计将详细阐述工程概况、施工部署、主要施工方法，并特别聚焦于电气施工专业作业的流程、技术要点及安全保障措施，为现场作业提供明确指导。
第二章 工程概况与施工目标

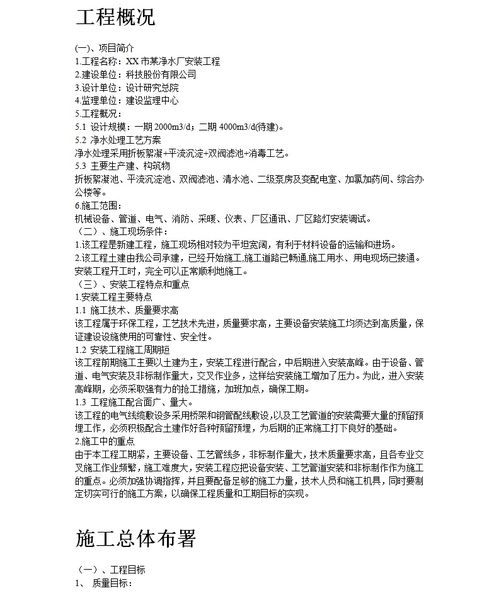

2.1 工程概况
本工程位于某市新建净水厂内，主要施工内容包括：预处理系统（如格栅、提升泵）、核心处理系统（如絮凝沉淀池、V型滤池、膜处理设备）以及清水池等相关工艺设备的安装、管道连接及系统联动调试。电气部分涵盖全厂动力配电系统、照明系统、自动控制系统（PLC/DCS）、仪表检测系统及防雷接地系统的安装与接线。
2.2 施工目标
- 质量目标：确保所有设备安装符合设计图纸及《机械设备安装工程施工及验收通用规范》（GB50231）、《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》（GB50171）等国家现行标准，一次性验收合格。
- 安全目标：杜绝重大安全事故，轻伤事故频率控制在行业最低标准以内。
- 进度目标：在合同工期内，科学安排工序，确保电气施工与设备安装紧密配合，按期完成系统通电调试。
第三章 施工总体部署
3.1 组织机构
成立以项目经理为核心的项目部，下设设备安装、电气施工、质量安全、材料供应等专业班组。电气施工班组由持有相应电工证的专业人员组成，并由经验丰富的电气工程师负责技术指导与协调。
3.2 施工流程总述
总体遵循“先地下后地上、先主体后附属、先配电后末端”的原则。基本流程为：施工准备 → 设备基础验收与放线 → 大型工艺设备就位安装 → 电气专业同步穿插作业（桥架敷设、配电柜安装、电缆敷设与接线） → 管道连接与设备固定 → 单机调试 → 系统联动调试 → 试运行与验收。
第四章 电气施工专业作业专项方案
4.1 施工前准备
1. 技术准备：组织电气施工人员详细会审电气图纸，理解设计意图，明确配电等级、回路分布、控制逻辑及接地要求。编制专项作业指导书及电缆清册。
2. 材料准备：所有电气设备（高低压柜、变压器、PLC柜、现场操作箱等）、线缆（动力电缆、控制电缆）、桥架、管材及附件必须具有合格证、CCC认证，并经进场检验合格后方可使用。
3. 现场准备：检查土建条件，确保配电室、电缆沟已完工并符合安装要求；落实临时用电安全措施。
4.2 主要施工作业流程与技术要点
（1）配电柜（箱）安装
- 基础型钢应接地可靠，安装后其水平度、不直度偏差需符合规范。柜体安装应牢固、排列整齐，柜间连接紧密。
- 引入柜内的电缆应排列整齐、固定牢固，避免交叉。电缆头制作需规范，并采用相色带标明相位。
（2）电缆桥架敷设与电缆敷设
- 桥架安装路径应避开热源、腐蚀性介质管道。安装应横平竖直，连接可靠，接地跨接符合要求。
- 电缆敷设前需进行绝缘测试。敷设时严禁机械损伤，在桥架内应分层布置，动力电缆在上，控制电缆在下。电缆转弯处应设滑轮，保证弯曲半径。电缆两端需挂设清晰、耐久的标牌。
（3）二次回路接线
- 这是电气控制功能实现的核心。接线必须严格按照图纸进行，线束应捆扎整齐，每个端子接线不得超过两根。
- 所有接线点必须压接牢固，并套有清晰正确的线号管。接线完成后，需使用校线器进行逐一核对，确保百分百正确。
（4）防雷与接地系统施工
- 全厂应形成统一的接地网。所有电气设备金属外壳、电缆桥架、工艺设备金属底座等均需可靠接地。
- 接地极、接地扁钢的焊接必须牢固，搭接长度符合规范，并做好防腐处理。接地电阻值必须经测试达到设计要求（通常不大于1Ω）。
4.3 调试与试运行
1. 单机调试：在机械安装完成后，断开负载，对电机进行点动测试，检查转向、空载电流及振动情况。
2. 系统联动调试：在PLC/DC系统程序加载完毕后，进行手动/自动模式下的系统联动调试。检查各设备启停顺序、联锁保护（如泵与阀、液位与泵等）功能是否准确可靠。
3. 满负荷试运行：在清水条件下，进行连续72小时满负荷试运行，监测电气参数（电压、电流、功率、温度等），确保系统稳定。
第五章 质量、安全与环保保障措施
- 质量管理：严格执行“三检制”（自检、互检、专检），对关键工序如二次接线、接地电阻测试等进行旁站监督与记录。
- 安全管理：重点防范触电、火灾、机械伤害。严格执行临时用电制度，实行“一机一闸一漏保”；带电作业必须两人以上，穿戴好绝缘防护用品；动火作业需办理动火证并配备消防器材。
- 环保与文明施工：做到工完场清，废弃的电缆头、包装材料分类回收；控制施工噪音，减少对厂区及周边环境的影响。
###
本施工组织设计以电气施工专业作业为主线，系统规划了净水厂设备安装工程的实施路径。成功的电气施工是保障净水厂自动化、稳定运行的基础。在施工过程中，必须坚持方案先行、过程控制、精细作业的原则，确保将本项目建设成为优质的样板工程。
---
